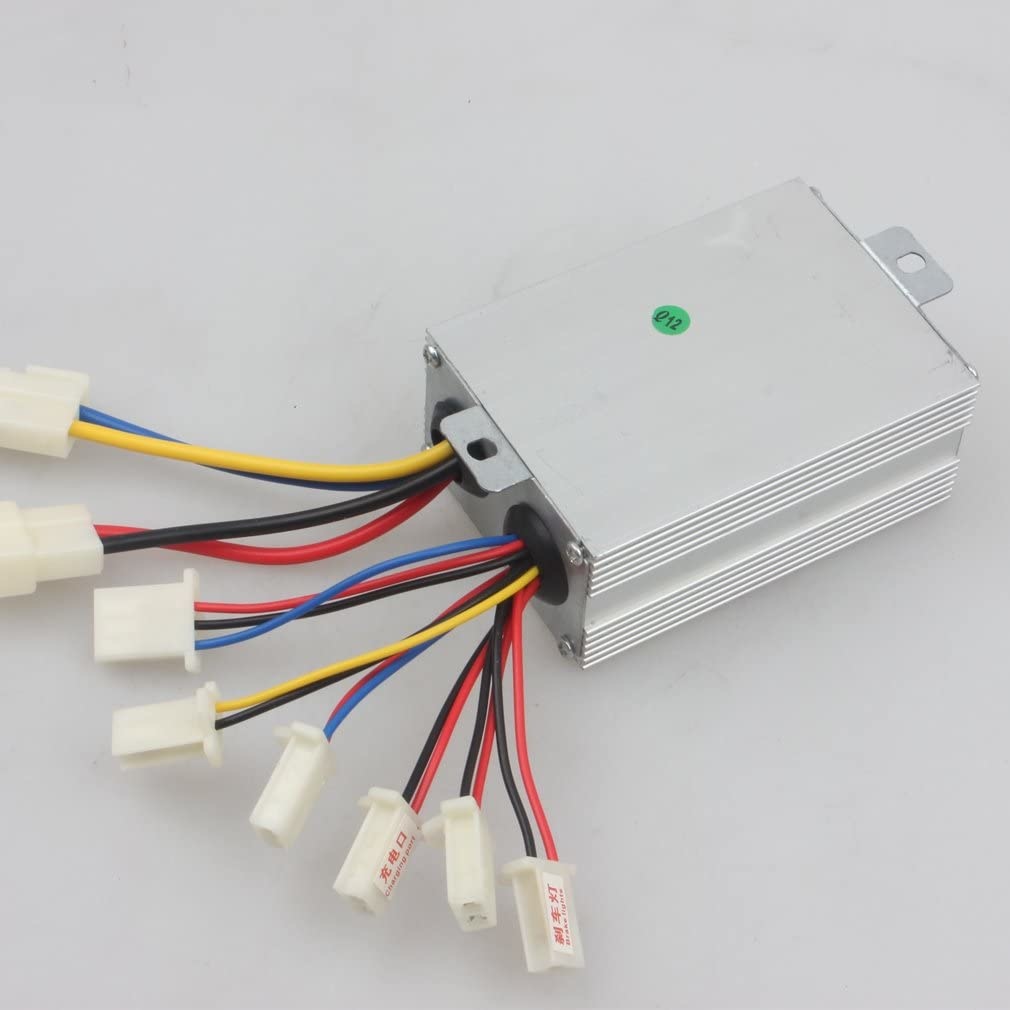

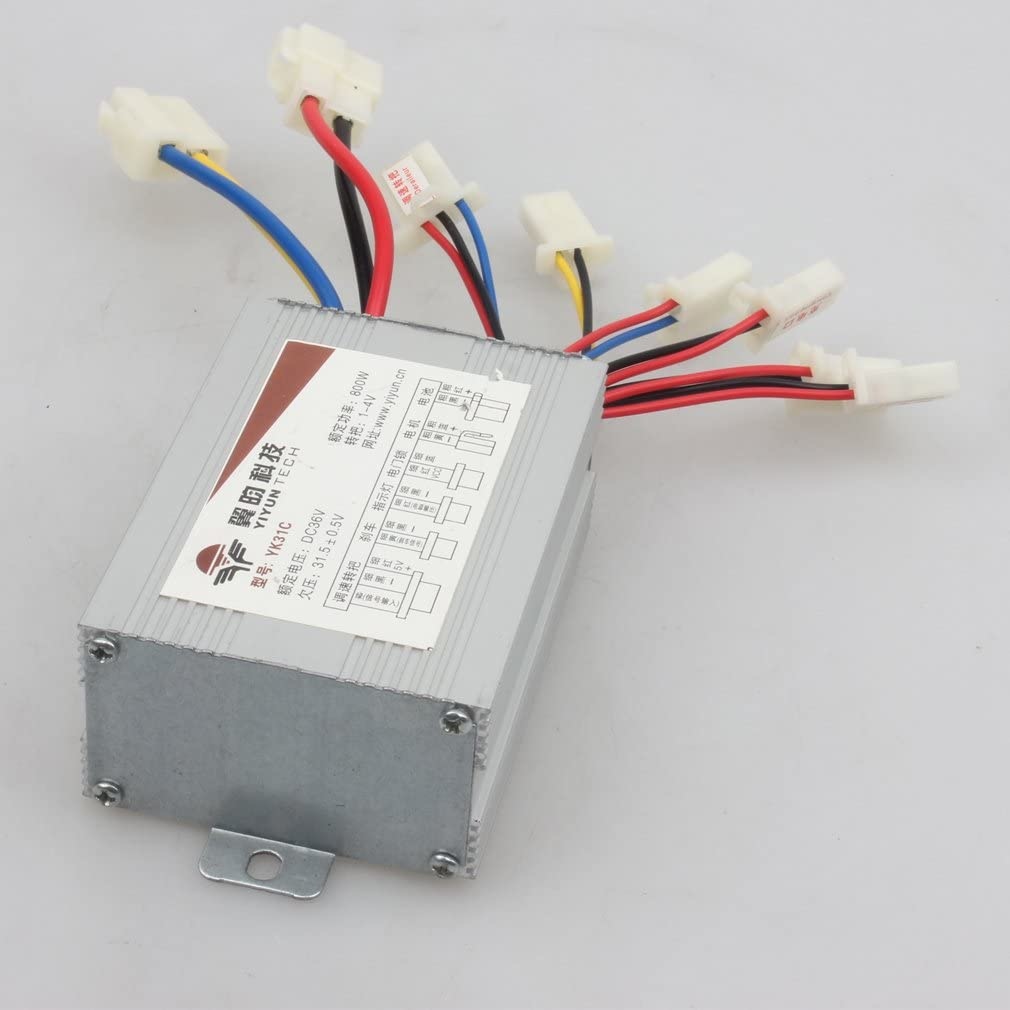

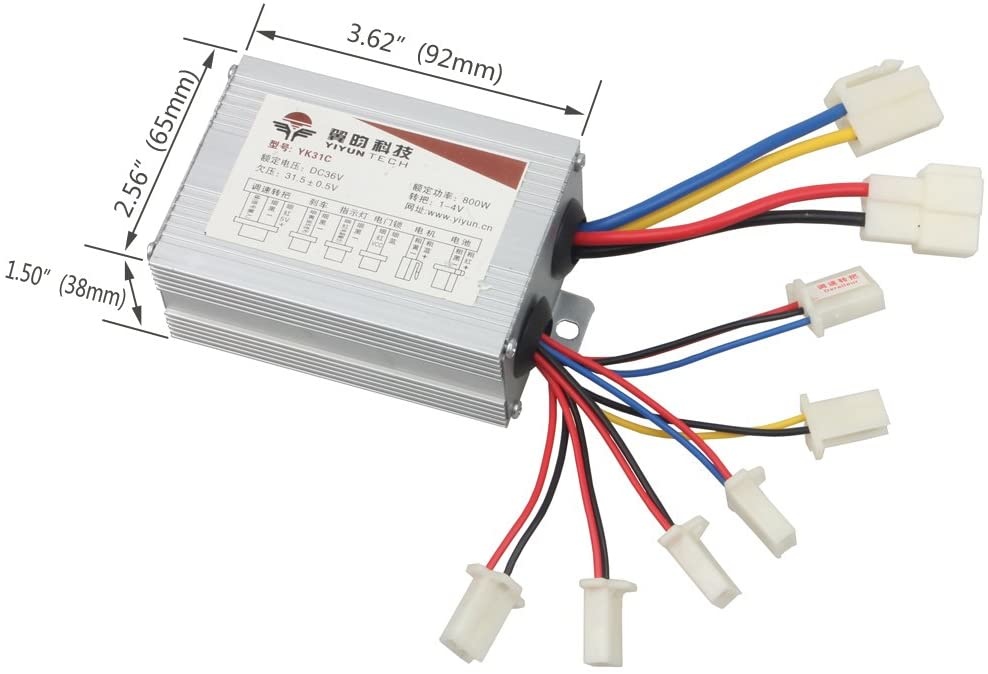

MXS Works Steuergerät / Controller - 36V 800W - YK31C

Arbeitsspannung: 36 Volt

Passender Motor: Bürstenmotor DC

Motornennleistung: 800 Watt

Unterspannungsschutz: 31.5V ± 0.5V

Nutzbarer Motor: 36V 800 Watt

Drehzahlregler 1-4 V (Gas)

Funktion:

Dieser Controller eignet sich für Elektro-Dreirad und Roller

Dies ist eine Bürstenmotorsteuerung.

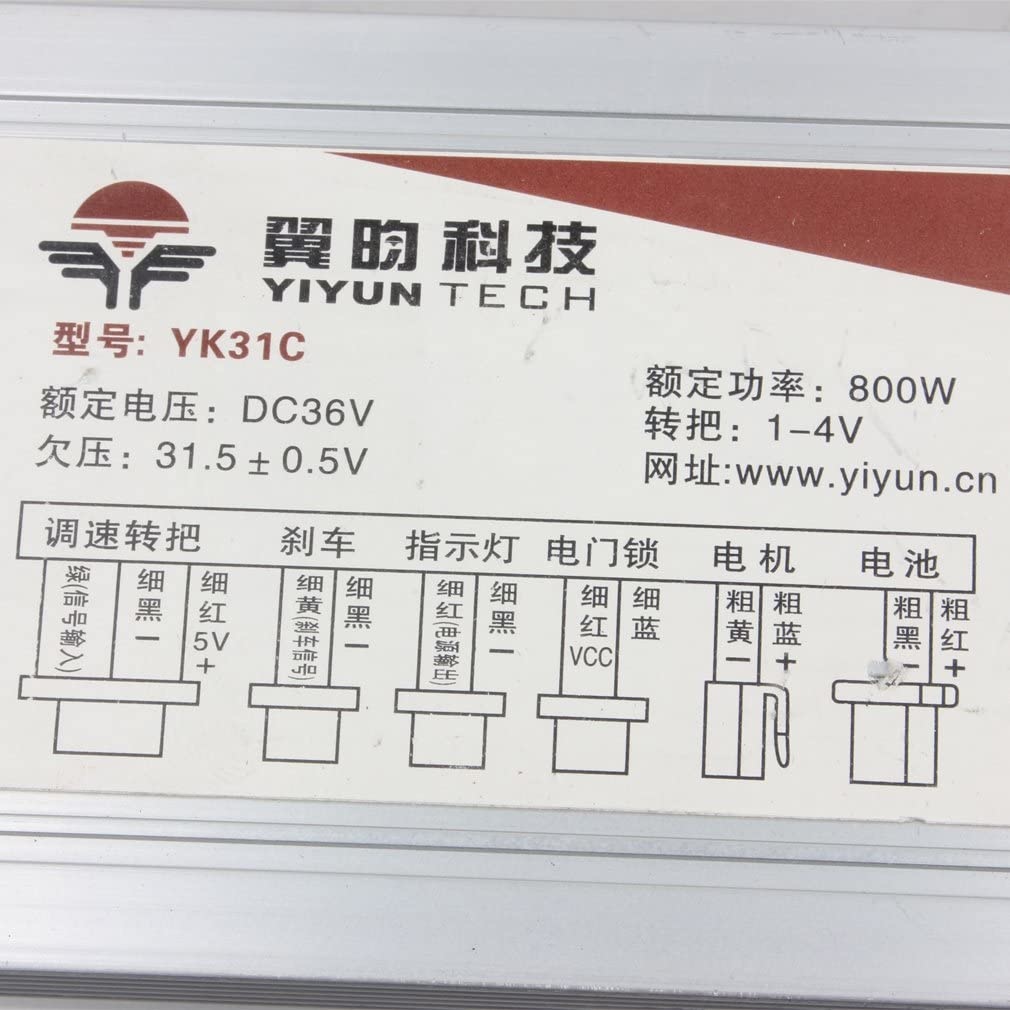

Drähte Schnittstelle Beschreibung:

Rot & Schwarz (1): Bremslicht, Dünn Rot (Leistung Positiv) / Dünn Schwarz (Leistung Negativ)

Rot & Schwarz (2) (kleines Kabel): Ladeanschluss. Schwach rot (Lade-Eingangsleistung positiv) / dünn schwarz (Leistung negativ)

Red & Black (3) (kleines Kabel): Anzeigeleuchte. Schwach rot (Indikator-Leistungsabgabe) / dünnschwarz (Indikator negativ)

Rot & Blau (4): Schlüsselschalter (Netzschlösser) .Thin Red (VCC) / Thin Blue. (Wenn keine Stromsperren vorhanden sind, rote Verbindung zu blau)

Gelb & Schwarz (5): Bremse, Dünn Gelb (Bremssignal) / Dünn Schwarz (Negative Leistung)

Rot, Schwarz und Blau (6): Drehzahlregler (Gas)

Dünn blau (Speed ​​Lenker Signaleingang) / dünn schwarz (Negative Power) / dünn rot (1-4V Positive Power)

Red & Black (7) (großes Kabel): Batterieanschlüsse, Thick Black (Power Negative) / Thick Red (Power Positive)

Gelb & Blau (8): Motoranschlüsse, Dick Gelb (Motor Negativ) / Dick Blau (Motor Positiv)
